Polyimide Filmカプトン®Hタイプ・Vタイプ・ENタイプ
Hタイプ

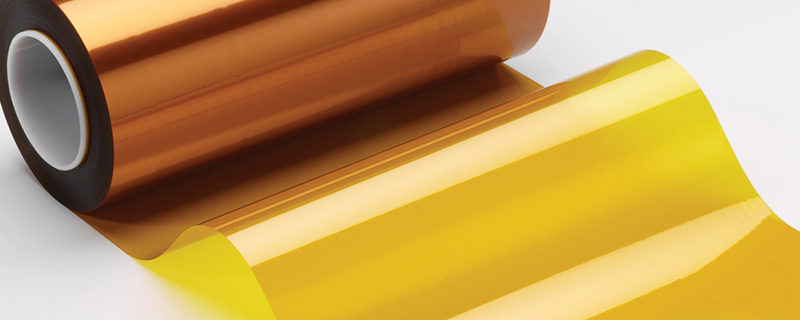

カプトン®ポリイミドフィルムの標準タイプであり、 芳香族四塩基酸と芳香族ジアミンとの縮重合によって得られる、透明な黄金色のフィルムです。その類い希な耐熱性を始め、以下の様な驚くべき特長を併せ持つ多機能型ポリイミドフィルムです。 耐熱・耐寒性：常温での優れた機械特性は、高温領域においてもほとんど変わりません。 耐炎性：融点がなく、800°C以上でなければ炭化をはじめません。また、LOI（酸素指数）が有機材料の中では極めて高く、非延焼性です。 耐化学薬品性：ほとんど全ての有機溶剤に溶けず、高温においても高い耐化学薬品性を示します。 電気絶縁性：高い絶縁破壊電圧、小さな誘電正接などの優れた電気特性は、広い温度範囲及び周波数範囲においてほとんど変わりません。
Vタイプ
カプトン®VタイプはHタイプの特性を活かし、寸法安定性を向上させた、熱収縮率の小さいフィルムです。熱収縮以外の諸特性はHタイプと変わりありません。
ENタイプ
カプトン®ENは従来のカプトン®の基本特性をそのままに、寸法安定性を飛躍的に向上させたタイプです。
物性値
物性値は、厚さ25ミクロンにおける代表値です
| H | V | EN | |||
|---|---|---|---|---|---|
| 強度 Tensile Strength |
MPa | MD | 330 | 330 | 375 |
| TD | 330 | 330 | 375 | ||
| 伸度 Elongation |
% | MD | 80 | 80 | 55 |
| TD | 80 | 80 | 55 | ||
| ヤング率 Modulus |
GPa | MD | 3.4 | 3.4 | 5.3 |
| TD | 3.4 | 3.4 | 5.3 | ||
| 熱収縮率 Shrinkage |
% | 0.2 | 0.05 | 0.01 | |
| BDV Dielectric strength |
kV/mm | 380 | 380 | 380 | |
| CTE Coefficient of Thermal Expansion |
ppm/°C | MD | 27 | 27 | 15 |
| TD | 27 | 27 | 15 | ||
