Polyimide Filmカプトン®AENCタイプ
カプトン®AENCタイプは熱硬化性のポリイミドコアの両面にポリイミド系接着剤層を配したオールポリイミドフィルムです。
各種銅箔との接着が可能で、良好な寸法安定性を有しており、耐熱性、電気特性、耐薬品性に優れております。
またポリイミド系接着剤層は2層フレキシブル銅張積層板の製造において、高い生産性を実現するよう特別に設計されております。

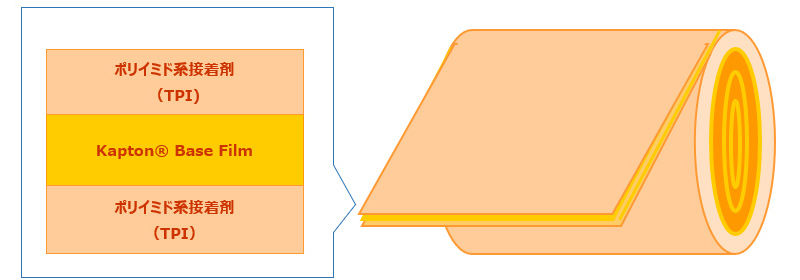

AENCタイプの層構成
物性値
| 50AENC | 25AENC | 20AENC | 12AENC | |||
|---|---|---|---|---|---|---|
| 厚み Thickness |
μm | 50 | 25 | 20 | 12.5 | |
| 破断強度 Tensile Strength |
MPa | MD | 340 | 340 | 340 | 340 |
| TD | 340 | 340 | 340 | 340 | ||
| 破断伸度 Tensile Elongation |
% | MD | 95 | 85 | 85 | 70 |
| TD | 95 | 85 | 85 | 70 | ||
| ヤング率 Modulus |
GPa | MD | 5.2 | 5.2 | 5.2 | 5.7 |
| TD | 5.2 | 5.2 | 5.2 | 5.7 | ||
| 熱収縮率 Heat Shrinkage |
% | 0.04 | 0.04 | 0.04 | 0.04 | |
| 絶縁破壊電圧 Dielectric Strength / BDV |
KV/mm | 340 | 370 | 380 | 450 | |
| CTE Coefficient of Thermal Expansion |
ppm/℃ | MD | 18 | 18 | 18 | 18 |
| TD | 19 | 19 | 19 | 19 | ||
