カプトンPolyimide Film

カプトン®MTタイプ・MT+タイプ

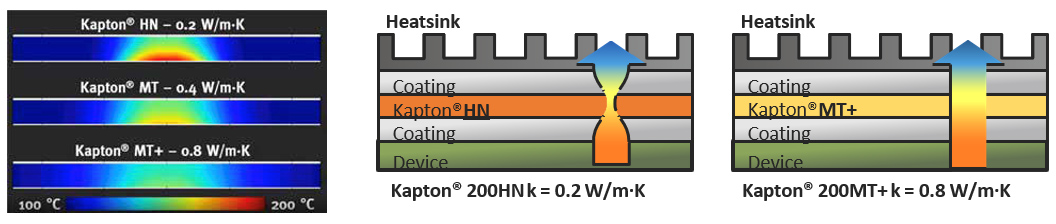

MTタイプは特殊フィラーにより熱伝導率を標準のHタイプの約3倍(0.46W/m・K)に高めたタイプです。
MT+タイプは更に熱伝導率を高め、MTタイプの約2倍まで熱伝導率を高めたタイプです。
Nomex®/カプトン®/Nomex®(NKN)スロットライナー構造で使用した場合、Eモーターの動作温度を20~45℃低下させることが可能です。
MTタイプ・MT+タイプを絶縁層に使用することで熱抵抗が低減し、PTCヒーターの効率を10~30%向上させることが可能です。

応用例

  • サーマルインターフェイス材料(TIM)
  • リチウムイオン電池セル/パウチラップ
  • 電動モータースロットライナー
  • ヒーター回路
  • 電源回路の絶縁材料
  • セラミック基板代替
  • 熱伝導性FPC

物性値

   100MT 150MT 200MT 300MT
厚み
Thickness
mil 1.0 1.5 2.0 3.0
絶縁破壊電圧
Dielectric Strength / BDV
KV/mm 217 201 181 161
誘電率
Dielectric constant
- 4.2 4.2 4.2 4.2
Thermal Conductivity
熱伝導率
W/m*K 0.46 0.46 0.46 0.46
Volume Resistivity
体積抵抗
Ω・cm >1016 >1016 >1016 >1016

1mil = 25.4μm
