Polyimide Filmカプトン®CRCタイプ・FCRCタイプ
CRCタイプは特殊フィラーにより耐コロナ性を向上させたタイプです。
従来の標準的なポリイミドフィルムと比較して電線絶縁の寿命は8倍以上で、耐用年数と運転効率を大きく改善させます。
FCRCタイプは、鉄道用モーターに採用されているコロナ放電耐性を有したポリイミドフィルムで、CRCタイプにフッ素樹脂をコートしヒートシール性を付与したフィルムです。
CRCタイプ、FCRCタイプを用いた電線は、今後要求が高まるSiC/GaN等のパワー半導体を用いた高速、高電圧のインバーター等で要求される信頼性を有しています。
用途
- ACインバーター
- 鉄道および自動車牽引モーター
- 水力発電
- 風力発電機
物性値
| 100CRC | 150FCRC019 | ||
|---|---|---|---|
| 厚み Thickness |
mil | 1.0 | 1.5 |
| 破断強度 Tensile Strength |
MPa | 228 | 179 |
| 破断伸度 Tensile Elongation |
% | 65 | 79 |
| ヤング率 Modulus |
GPa | 3.6 | 2.9 |
| 絶縁破壊電圧 Dielectric Strength / BDV |
KV/mm | 256 | 173 |
1mil = 25.4μm

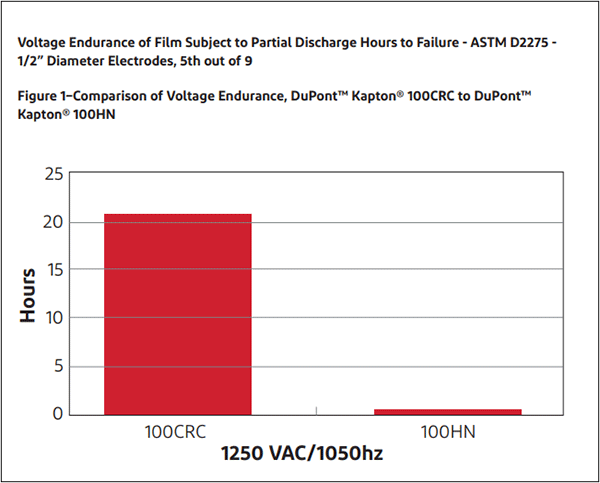

カプトン®100CRCと100HNの絶縁破壊時間の比較
